基本參數

參數項 規格值

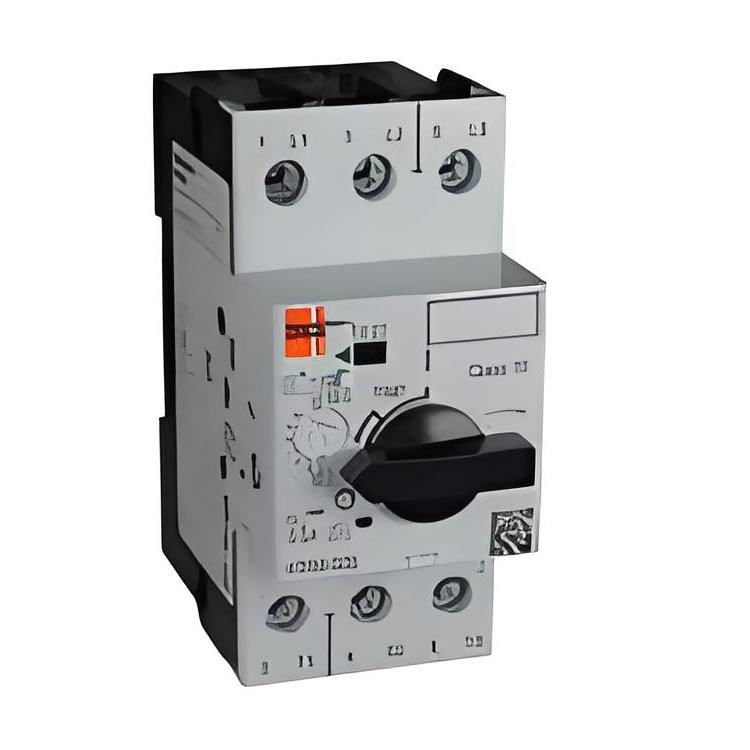

系列型號 KTA9-32S（標準分斷能力）

目錄編號 KTA9-32S-1.0A

電流調節范圍 0.63–1.0 A

磁脫扣電流 14 A（固定值，±20%）

磁脫扣倍數 14×電流調節范圍最大值（1.0A ×14）

分斷能力 - 480V：65 kA

- 600V：50 kA

額定絕緣電壓 690 V（IEC） / 600 V（UL/CSA）

適用電壓等級 200V、230V、460V、575V（三相）

典型三相馬力（HP） - 200V：1 HP

- 460V：1/2 HP

- 575V：1/2 HP

保護特性

功能 說明

短路保護 固定磁脫扣（14倍最大調節電流）

過載保護 可調熱脫扣（Trip Class 10）

缺相保護 支持（加速脫扣）

環境溫度補償 -25°C 至 +60°C（自動補償）

認證與標準

認證標準 說明

UL/CSA認證 - UL 60947-4-1（組合電機控制器）

- CSA C22.2 No.14（組安裝）

IEC標準 IEC 60947-2（斷路器）

IEC 60947-4-1（電機保護）

CE認證 符合EMC指令及低壓指令

機械與環境參數

參數項 規格值

防護等級 IP2X（防手指接觸）

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

機械壽命 100,000次操作

電氣壽命 100,000次（額定電流下）

接線與安裝

參數項 規格值

接線類型 - 單芯/多芯銅纜（帶或不帶端子）

- 支持線徑：1–6 mm2（UL：14–10 AWG）

緊固扭矩 2.0–2.5 Nm（18–22 lb-in）

安裝方式DIN導軌安裝（兼容35mm標準導軌）
