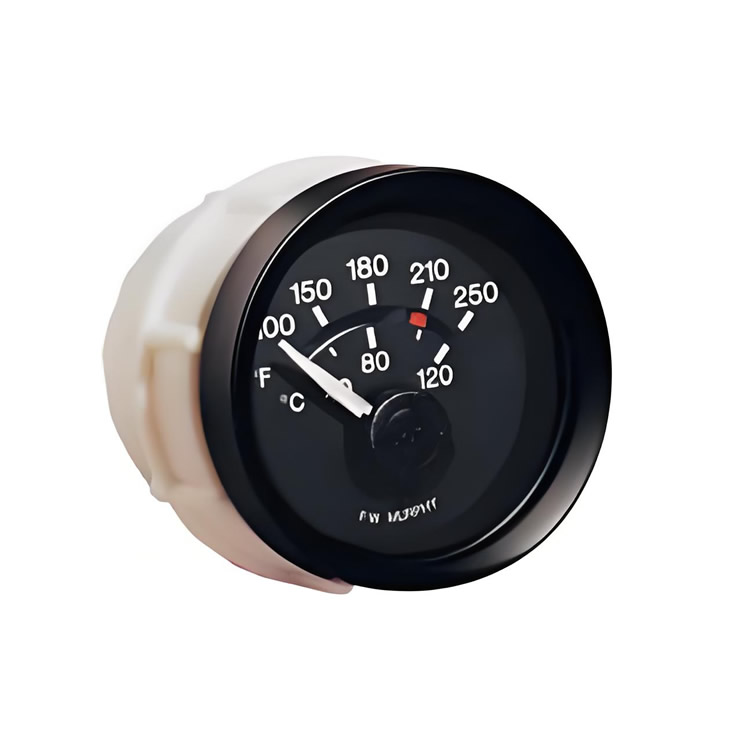

EGS21 T-250-24-B 規格參數
1. 基本型號與類型
? 系列: EGS21
? 類型: 電動繼電式儀表
? 測量類型: 溫度表
2. 電氣規格
? 輸出信號:
? 類型: 霍爾效應開關，沉降輸出（接地信號）
? 觸發方式: 遞增觸發（適用于溫度表）
? 額定電流: 300mA 恒定電流
? 飽和輸出電壓: 在25℃時為1.3-2.3V
? 過壓保護: 最多可承受200%標稱電壓（即48V）5分鐘
? 極性反接保護: 在工作溫度范圍內可無限時承受
3. 機械與結構規格
? 外殼: 聚酯（PBT）材料，全密封設計，防撞擊、防水
? 表框: 黑色
? 鏡面: 防紫外線，透明聚碳酸酯
? 刻度盤: 黑底白色刻度，背光啟動后刻度顯示為紅色；雙刻度（℃和°F）顯示；鏡帶設計以消除視覺誤差
? 觸發點指示器: 在鏡帶上顯示，可在儀表背面用1/16英寸六角扳手調節
4. 顯示與讀數
? 指針照明: 指針上裝有“冷光”二極管，增加夜間可視度
? 量程: 250°F（對應約121°C）。
5. 環境適應性
? 工作溫度: -40°C 至 +85°C
? 存儲溫度: -60°C 至 +85°C
? 環境耐受: 適用于潮濕、高/低溫、強腐蝕等惡劣環境，符合SAE J1810標準
6. 接線
? 接口: 插頭和引線
? 線規: 18AWG (1.0mm2)
? 線長: 8英寸 (203mm)
